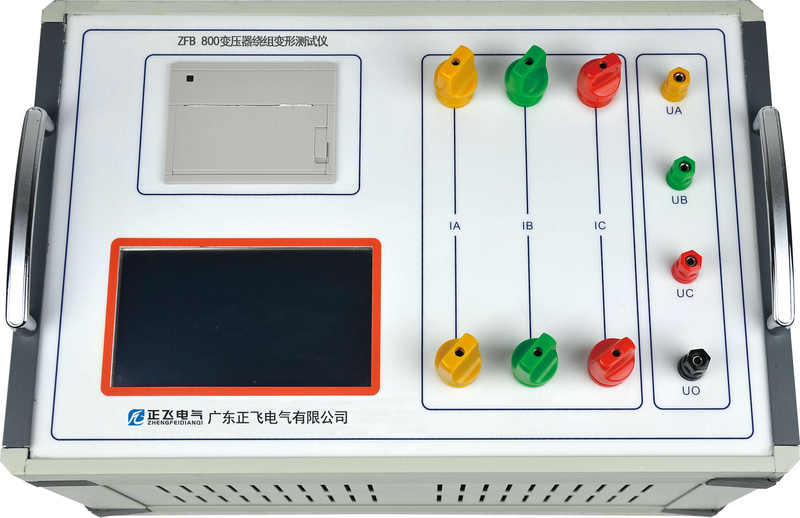

性能特点

1. 采用先进的 DDS 扫频技术；

2. 采用高速，高集成化微处理器设计；

3. 16 位 AD 采样；

4. 自带高亮度 7 寸彩色触摸屏，亮度可调；

5. 自带热敏打印机，可随时打印数据，打印浓度可调；

6. 频响法可以保存 100 组测量数据，阻抗法可以保存 50 组测量数据，发电机转子交流阻抗可以保存 40组测量数据，可随时查阅数据或上传至 PC 机；

7. 有强大的上位机软件，支持上传数据、联机测试、分析、打印和生成 word 文档；

8. 采用 USB2.0 接口；

9. 主机尺寸：31cmX20cmX40cm；

10. 主机重量： 8.0KG。

11. 工作电源：AC220V±10%，(50±1)HZ ;

12. 工作环境：-10℃～50℃湿度<90％无结露。

技术指标

1、频响法

1）、设置两种不同的扫描方式：线性扫描，分段扫描；

线性扫描：

     10HZ-1MHZ分辨率 0.5KHZ 2000 扫描点

     100HZ-2MHZ分辨率 0.5KHZ 2000 扫描点

     10HZ-1MHZ分辨率 0.25KHZ 4000 扫描点（只上位机可用）

     100KHZ-2MHZ分辨率 0.25KHZ 4000 扫描点（只上位机可用）

        自定义起始频率，扫描间隔，扫描点数（只上位机可用）

分段扫描：

     10HZ-100HZ分辨率 1HZ 90 点

     100HZ-1KHZ分辨率 5HZ 180 点

     1KHZ-10KHZ 分辨率 50HZ 180 点

     10KHZ-100KHZ分辨率 0.2KHZ 450 点

     100KHZ–300KHZ 分辨率 0.5KHZ 400 点

     300KHZ– 1000KHZ 分辨率 1KHZ 700 点

2）、幅值测量范围：(-100dB） - （+20dB）

3）、幅值测量精度：(-80dB） - （+20dB）0.2dB (-100dB） - （-80dB）1.0dB；

4）、扫描频率精度：小于 0.01%；

5）、信号输入阻抗：大于 1M Ω；

6）、信号输出阻抗：50 Ω；

7）、同相测试重复率：99.5%；

2、阻抗法以及发电机转子交流阻抗

1）、交流阻抗：0～999.999Ω 0.2%±2 字

2）、交流电压：0～600V 0.2%±2 字

3）、交流电流：0～120A 0.2%±2 字

4）、有功功率：cosφ>0.1 0.5%±2 字

                        cosφ<0.1 1.0%±2 字

        无功功率：0.2%±2 字

5）、频   　率：45～65HZ 0.1%
