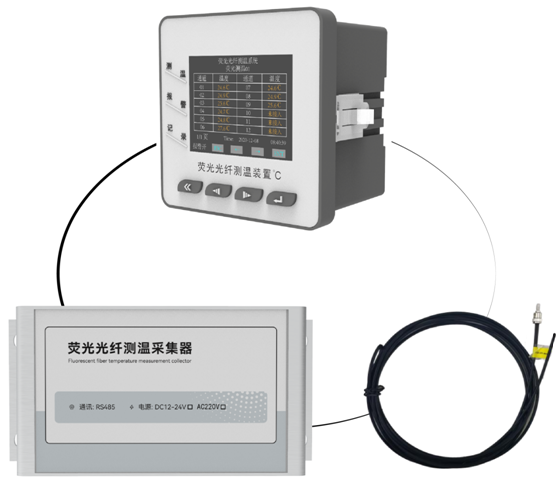

ZFY813荧光光纤测温装置系统
ZFY813荧光光纤测温装置系统
ZFY813荧光光纤测温装置系统
- 产品详情
- 产品参数
概述
在电力系统中，从发电厂到送变电设备以及到终端用户电器的整个传输过程中都有大量的可变温度需要检测。高压设备连接部位如母线连接点，各种开关、断路器、主变套管夹、高压电缆接头等由于气候冷热变化、材料老化、锈蚀、松动等原因易造成接触不良、接触电阻增大。在大电流通过时，容易烧坏设备，严重的甚至引起一次设备起火爆炸。
针对目前高压设备温度监测的现状，我司推出的电气接点温度在线监测系统解决了在常规的温度监测手段中工作量大、测量不准确、测量不及时等问题。电气接点温度在线监测系统由服务器后台和测温设备组成。使用者可通过后台软件了解无线测温设备上报的温度数据，分析电气设备的运行状况。
测温设备能监测电气设备连接部位，实时对温升故障点的运行状态进行动态追踪监测，不仅可以防止、杜绝此类事故的发生，而且亦为电力系统安全可靠分析和科学调度提供重要的决策依据。
产品特点
⑴先进的高性能工业级微处理器，数据处理和信息存储能力强，可靠性高，运行速度快
⑵可实时采集多个荧光光纤测温采集器测温数据
⑶具有大容量汉字库、可现场任意设定采集器中文名称
⑷人性化菜单设计，现场调试操作简单、方便、快捷
⑸在线温度实时测量，温度准确性高、实时性强
⑹采用先进存储技术，断电后设定参数不丢失
⑺嵌入式安装，安装简单、拆卸方便
⑻具有超温报警记录查询功能，可查询100条历史超温记录
⑼具有RS485通讯功能实时把数据传输至后台
功能配置
功能配置 | 功能说明 |
通讯接口 | 两路485接口 |
报警输出 | 可带四路继电器输出 |
荧光光纤采集器 | 最多可接入12台 |
荧光光纤温度传感器 | 最多可接入144个 |
产品功能
主要功能
基本功能 | 功能介绍 |
采集数据 | 通过荧光光纤采集器采集荧光光纤测温传感器测温数据 最多可接入荧光光纤采集器12台，荧光光纤温度传感器144个 |
显示数据 | 3.7寸彩色液晶显示接收到的数据，显示效果更直观，背光开关可控，适用多种应用场合；通过主机上左右键切换不同荧光采集器的温度数据；荧光采集器名称可编辑，最大支持显示8个中文（需根据通讯规约用485工具用报文修改）。 |
时钟显示 | 实时时钟显示，并作为事件记录的时间基准 |
参数设置 | 所有参数灵活可设，操作方便，掉电数据不丢失 |
报警输出 | 当有报警事件发生时，继电器干接点信号输出并发出蜂鸣报警声音提示 |
温度报警记录 | 记录曾发生过报警的测温位置的温度、开始时间和结束时间，最多可保存100条记录，当超过100条记录时，自动覆盖最早的记录 |
密码管理 | 采用密码管理方式，设置参数时必须输入密码，密码分为用户密码和系统密码，输入系统密码可进行更高级的设置功能 |
通讯功能 | RS485接口：本地485数据通讯（默认两路RS485，RS485-2与荧光光纤采集器通讯，RS485-1与后台通讯） |
继电器输出功能配置
功能--继电器 | K1（标配） | K2（选配） | K3（选配） | K4（选配） |
温度报警输出 | 温度报警 | 温度预警 | 温度报警 | 温度预警 |
产品性能参数
功能参数 | 技术参数 | |
测温参数 | 测温数量 | 接入荧光光纤测温采集器数量≤12台，荧光光纤测温传感器≤144个 |
通讯参数 | 本地通讯 | RS485接口，通讯距离不超过1.2KM |
整机功耗 | ≤5VA | |
工作温度 | -10～70℃ | |
工作湿度 | ≤90%RH,不结露，无腐蚀 | |
继电器接点参数 | AC220V/5A无源接点 | |
防护等级 | IP20 | |
绝缘电阻 | ≥100MΩ(温度在10~30℃,相对湿度小于80%) | |
安装方式 | 嵌入式安装、导轨式安装 | |
工作电压 | AC85-265V/DC110-370V | |
安装尺寸图
荧光光纤测温装置
嵌入式开孔尺寸：91*91MM 导轨式安装尺寸：导轨宽度35mm
嵌入式安装、导轨式安装
