一、概述

广东正飞电气有限公司提供的高压套管介损电容量在线监测系统能够长期运行，实时监测变压器套管在运行过程中的介损、电容量的变化。通过监测套管介损、电容量的变化情况，可以反映出高压套管的绝缘受潮、固体绝缘材料老化等绝缘缺陷，对设备绝缘异常状态做出预警，为变压器正常运行提供必要的指导数据，提高变压器运行的可靠性、安全性和有效性。

该产品采用最新传感器技术、信号处理器，计算机等技术手段和算法实现的新一代高性能数字化变压器套管在线监测装置。该系统后台监控管理软件具有在线数据记录、趋势图形显示、图形分析等功能。

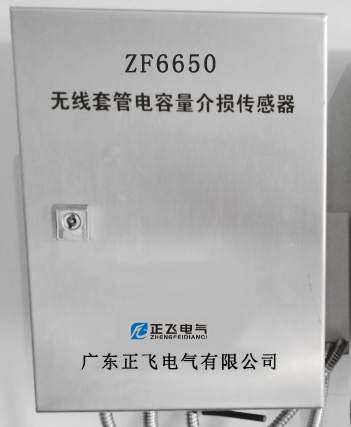

该监测系统由ZF6650变压器套管介损电容量监测装置和末屏适配器及后台系统组成。ZF6650变压器套管介损电容量监测装置通常安装在变电站主变设备的运行现场，每组被测套管设备(三相)安装一台，可就地监测主变套管的绝缘特征参量，并通过现场通讯总线（485），把测量结果以数字方式传送到变电站的IED内。由于整个监测系统的连接完全建立在数字化通讯基础上，不但可彻底解决模拟信号在传输过程中的失真问题，提高了监测数据的可信度，同时也将大大简化现场安装、调试及运行维护工作。

最终通过网络层连接到输变电设备物联网管理应用平台，实现对高压套管绝缘状态的全面评估、诊断。

二、监测原理

1、介损、电容量监测原理

分别监测系统电压的幅值U和电容电流I，计算电容量C=I/2πfU；通过电流、电压相位求出介质损耗角δ。

三、技术性能指标

     ◆电容监测范围：100～50000pF

     ◆电容监测误差：±1%

     ◆电流监测范围： 1～150 mA

     ◆电流监测误差：±1%+0.1mA

     ◆介损监测范围： 0.001～0.3

     ◆介损监测误差：±1%+0.001

四、功能特点

        1、良好的磁场屏蔽效果，可保证套管tanδ监测绝对误差<±0.0002。

2、末屏适配器单元采用全密封多腔体屏蔽设计，具有极强的电磁兼容性和抗干扰能力。

   3、从监测硬件、软件算法及环境适应性等多个方面开展了深入研究，系统监测波动范围保持在±0.01%以内，国内同类产品监测波动范围为±0.1%。

五、设备安装

1、适配器安装

●   末屏帽安装

待主设备停运以后，将原设备末屏头取下，直接将提前改造好的末屏适配器直接安装在设备末屏上即可。

         ● 接线

        1) 将二极管保护装置按图A所示联接好并用螺母压紧。

        2) 将套管末屏适配器接地引出线按图A所示联接好并用螺母压紧。

        3) 将接地引出线沿变压器本体引入已安装固定就位的监测装置中，螺母压紧即可。

A、示意图                                                      B、现场照片

          2、ZF6650变压器套管介损电容量监测装置安装

    ZF6650变压器套管介损电容量监测装置为密封防水结构，通过专用安装支架固定在变压器本体上。箱体外壳防护等级IP55。

    3、信号电缆安装

   信号传输电缆选用高质量屏蔽双绞线，在安装过程中使走线尽量最短，并且避开其他有电磁辐射的干扰源，保证信号传输过程中具有良好的抗干扰性能，保证信号正确传输到监测装置中。结合现场情况，合理布线，尽量做到安全美观。
