概述

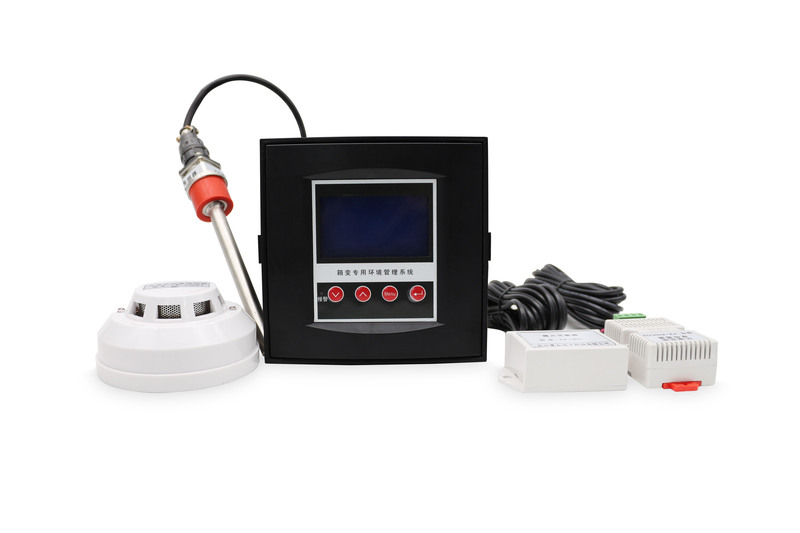

◆箱变环境管理系统由主机、箱体专用加热膜和小型抽湿机三大部分组成。
◆测量箱体内的2路环境温度和湿度，2路露点数据，2路烟雾报警,及1路油面温度数据。
◆环境湿度控制微型抽湿机的工作，环境温度控制风机输出，露点控制箱体加热膜的工作。
◆产品有2路箱体加热膜输出（无源），2路小型抽湿机控制输出（无源），1路风机输出（无源），2路烟雾报警输出（无源）、1油温报警输出（无源）和2路油温超温跳闸输出（无源）。
◆采用液晶屏显示，可以显示所有传感器的测量状态、负载起控状态、故障信息、报警信息等。
技术参数
参数 | 指标 |
供电电源 | （85-265）V/AC，（45-60）Hz；（100-400）V/DC； |
工作环境 | -40℃～70℃，≤90% RH，不结露；大气压力80 ～ 110Kpa，海拔高度＜4000m； |
存储环境 | 包装好的产品应贮存在﹣40℃～+55℃、相对湿度不大于85%（不结露）、周围空气中不含有腐蚀性、火灾及爆炸性物质的室内； |
功耗 | ≤15W（不含负载）； |
环境温度测控范围 | -40℃~80℃； |
环境温度测控精度 | 1.0级； |
环境湿度测控范围 | 20%RH～99%RH； |
环境湿度测控精度 | ±3％RH (25℃，标准大气压下)； |
露点采集器温度测量范围 | -40℃~80℃； |
露点采集器温度测控精度 | 1.0级； |
负载总功耗 | ≤2200W； |
继电器触点容量 | 5A，250VAC/5A，DC30V(加热膜、抽湿机、风机)； |
3A，250VAC/3A，DC30V(故障输出、超温报警、功率不足报警)； | |
油面温度测控范围 | -40~150℃，精度：±1℃； |
RS485通讯 | 1200bps/2400bps/4800bps/9600bps/19200bps；兼容MODBUS -RTU通讯协议；最多可接28台装置，通讯距离最大为1000米； |
抗电强度 | ≥2000V； |
绝缘性能 | ≥100M； |
安装方式 | 面板式安装； |
外形尺寸（长×宽×深） | 144mm×144mm×92mm； |
开孔尺寸 | 138mm×138mm； |
运输环境 | 包装好的产品在运输过程中的贮存温度为﹣25℃～+55℃，相对湿度不大于90%（不结露）。产品可承受在此环境中的短时贮存； |
试验标准 | GB/T 17626.5-2008/IEC 61000-4-5:2005 2级 |
GB/T 17626.2-2006/IEC 61000-4-2:2001 2级 | |
GB/T 17626.4-2008/IEC 61000-4-4:2004 3级 | |
GB/T 17626.8-2006/IEC 61000-4-8:2001 4级 | |
主机设计寿命 | ＞15年 |
