概述

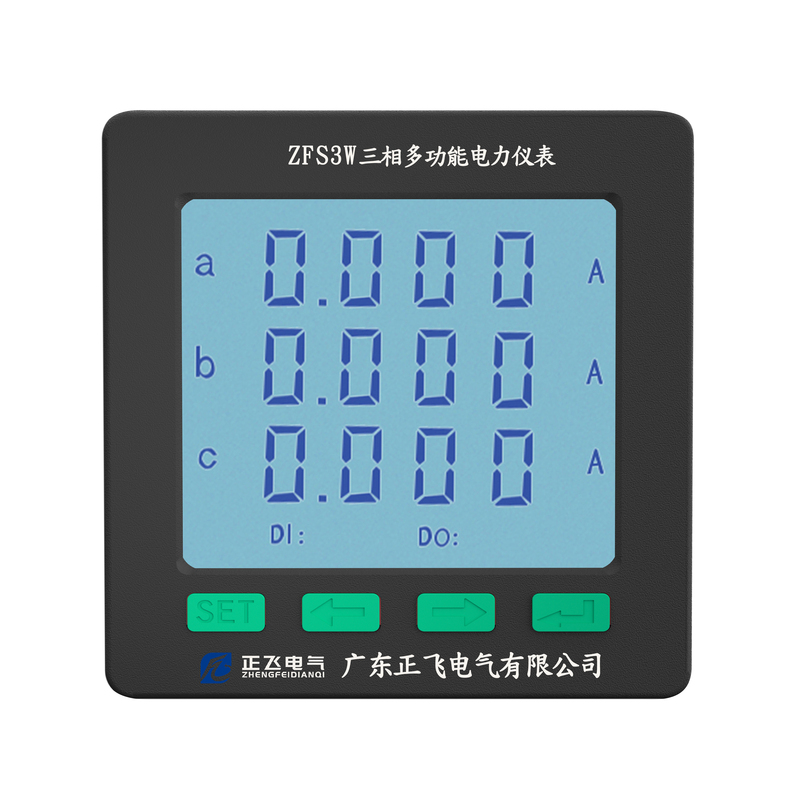

      ZFS3W系列三相多功能电力仪表是针对电力系统、工矿企业、公共设施、智能大厦的电力监控需求而设计的。可测量电流、电压、有功功率、无功功率、视在功率、功率因素频率、有功电能、无功电能等电力参数，可选配开关量输入、继电器输出、模拟量输出以及网络通讯为一体的数字电力仪表。广泛应用于各种控制系统、变电站自动化，配电自动化系统中，具有安装方便、接线简单、维护方便、工程量小等特点，能够完成业界不同PLC、工业控制计算机通讯软件组网。

产品功能配制

               ② 开关量输入和4-20mA输出端子复用，在选配这两种功能的时候只能选择选配其中一   种，同时这2种功能选配路数超过2路时，RS485功能不可选配。

产品选型

ZFS3 --□ --□-□--D□-I□-A□ -S□-□-□

    ①   ②   ③ ④   ⑤   ⑥ ⑦    ⑧⑨ ⑩

1）代码定义：

①公司代码

②输出代号：功能代号

A—电流表 V—电压表 P-功率表 H-功率因数表 F-频率表 AV-电流电压组合表 W—多功能表

③空白—LCD   Y--LED

④外形尺寸代码

67-表示72*72外形（开孔67*67）76-表示80×80外形(开孔76*76) 91-表示96*96外形（开孔91*91）

⑤D表示选配继电器输出路数，不选配则省略此项。若选配1路，则D1表示；若选配2路，则D2表示。

⑥I表示选配开关量输入路数，不选配则省略此项。若选配1路，则I1表示；若选配2路，则I2表示。

⑦A表示选配4-20MA模拟量输出路数，不选配则省略此项。若选配1路，则用A1表示

⑧S表示选配RS485,不选配则省略此项

⑨表示选配脉冲输出，不选配省略此项

⑩接线方式：3—三相三线   4—三相四线
