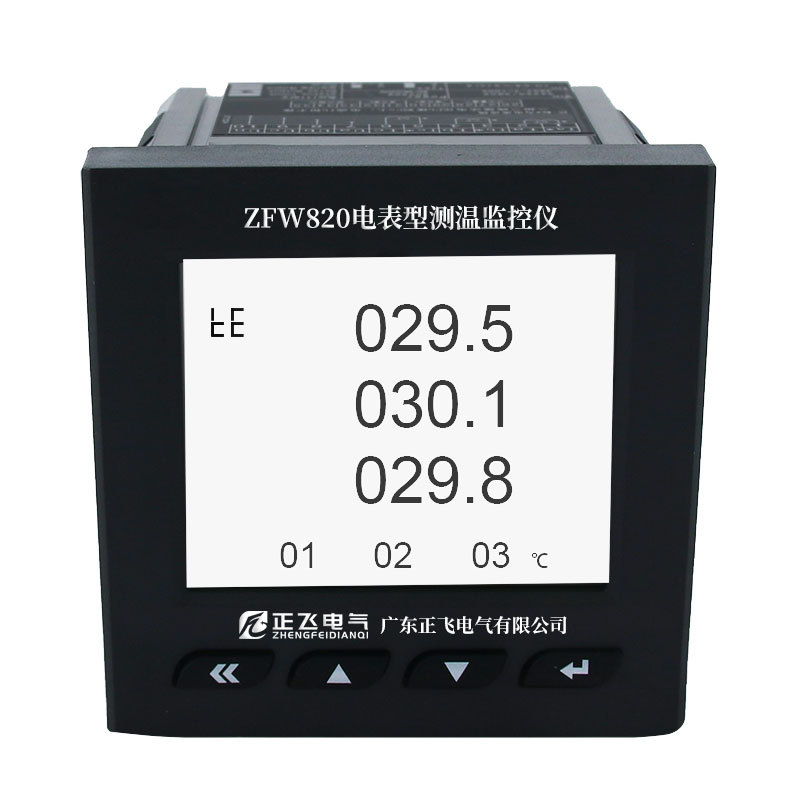

ZFW820电表型测温监控仪
ZFW820电表型测温监控仪
ZFW820电表型测温监控仪
- 产品详情
- 产品参数
概述
ZFW820电表型测温监控仪应用于变电站综合自动化系统、智能高低压开关柜、低压配电自动化系统、建筑能源监控系统等重要变配电场合。ZFW820监控仪是集高精度电力参数测量、监测以及电气接点在线测温功能，可具备开关量输入、继电器输出、4-20mA模拟量输出为一体的数字电力仪表，带本地RS485连接上传数据到本地平台。仪表采用嵌入式安装，外形美观、运行可靠、现场接线与操作方便。
产品特点
◆测量功能:无线测温，三相电流、三相电压、有功功率、无功功率、功率因数、频率、总有功电能、总无功电能、复费率统计、32次谐波分析等功能。
◆管理传感器数量：最多可接入24只无线测温传感器，无线频率：433MHz。
◆外形尺寸：96*96mm（开孔91*91）。
◆通讯接口：RS485（MODBUS-RTU协议）。
◆显示方式：液晶
技术参数
供电及环境参数 | |||||
工作电源 | AC85～265V/DC110～370V | 工作环境温度 | 10～65℃ | ||
防护等级 | IP20 | 工作环境湿度 | ≤95%RH | ||
测温参数 | |||||
传感器数量 | 最多接入24只无线温度传感器 | 显示方式 | 液晶全视角可见 | ||
通讯参数 | |||||
有线通讯 | RS485（MODBUS-RTU协议） | ||||
电力参数 | |||||
基本电流 | 1A\5A | 电流 | 范围：0.035~6A，精度：0.2% | ||
电压 | 范围：8~400V， 精度：0.2% | 有功功率 | 范围：0～99999999kW， 精度：0.5% | ||
无功功率 | 范围：0～99999999kVar，精度：1.0% | 视在功率 | 范围：0～99999999kVA，精度：0.5% | ||
功率因数 | 范围：0.0～0.99, 精度：0.5% | 有功电能 | 0～99999999 kWh, 精度：0.5% | ||
视在电能 | 0～99999999 kVAh, 精度：0.5% | 无功电能 | 0～99999999 kVarh, 精度：1.0% | ||
测量电压 | 三相四线3×57.7V , 3×220V , 3x400V 三相三线3×100V，3×380V , 3x680V | ||||
