概述

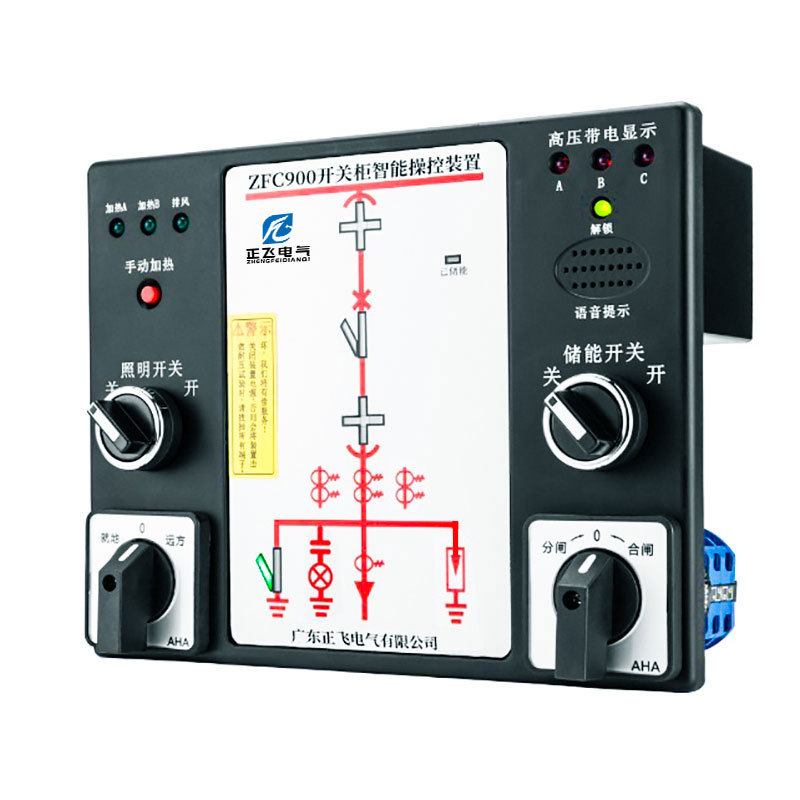

智能操控装置用于3～35kV户内开关柜，适用于中置柜、手车柜、固定柜、环网柜等多种开关柜。开关柜智能操控装置是根据当前高压系统开关柜技术发展而设计开发的一种新型的模块化、智能型的操作测量显示控制装置。产品集中指示一次回路模拟状态、手车位置、隔离刀位置、接地刀位置、开关状态、操作机构储能状态；带有高压带电指示、带电闭锁输出、自动加热除湿、实时数字显示温湿度值及加热器故障监测、超高温报警并强制停止加热、智能语音防误提示、RS485通信接口等功能，简化了开关柜面板设计，美化了部局，完善了开关状态指示功能和安全性能。目前该系列产品已广泛地应用于电力、化工、铁路、矿山、冶金、水泥等诸多行业。

主要功能

◆一次回路动态模拟图显示功能。

◆柜内两路温湿度显示及自动加热除湿、自动排风降温功能。

◆高压带电显示及闭锁功能。

◆操控功能（远方/就地、分合闸、储能、照明操作）。

◆RS485通讯接口，MODBUS-RTU协议（选配功能）。

技术参数

接线图

尺寸图
