概述

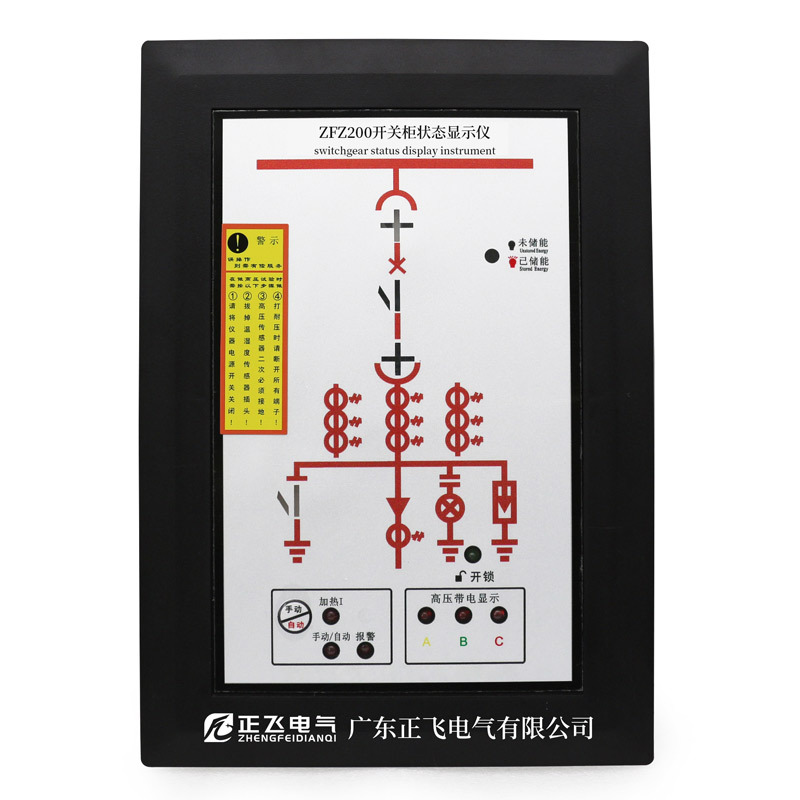

ZFZ200开关柜状态显示仪用于3～35kV户内开关柜，适用于中置柜、手车柜、固定柜、环网柜等多种开关柜。开关柜状态显示仪是根据当前中压系统开关柜技术发展而开发设计的一种新型的多功能、智能化模拟动态指示装置。它集一次回路模拟图、开关状态、断路器位置、接地闸刀位置、弹簧储能状态等多功能于一体，这些指示功能可分可合，用户可根据需要选择。该产品以一体化布局配套装备于开关柜，将简化开关柜的面板结构设计，美化开关柜的面板布局，完善开关状态的指示功能和安全性能。

超薄型的结构，接线方式为左、右两个侧面的插拔式端子，并且把强、弱电的信号分开布线，保证了不会碰到中门内的断路器，装入中门后在后面板装一防爆罩，同时将线缆封闭，以确保符合五防的要求，这种安装方式适用于各种配置的开关柜。

主要功能

◆一次回路动态模拟显示功能。

◆高压带电显示及闭锁功能。

◆柜内两路温湿度测量功能(无显示）。

◆手动加热功能。

◆自动加热除湿功能。

◆自动排风降温功能。

  技术参数

接线图

   开孔尺寸： 120 X 180mm
