概述

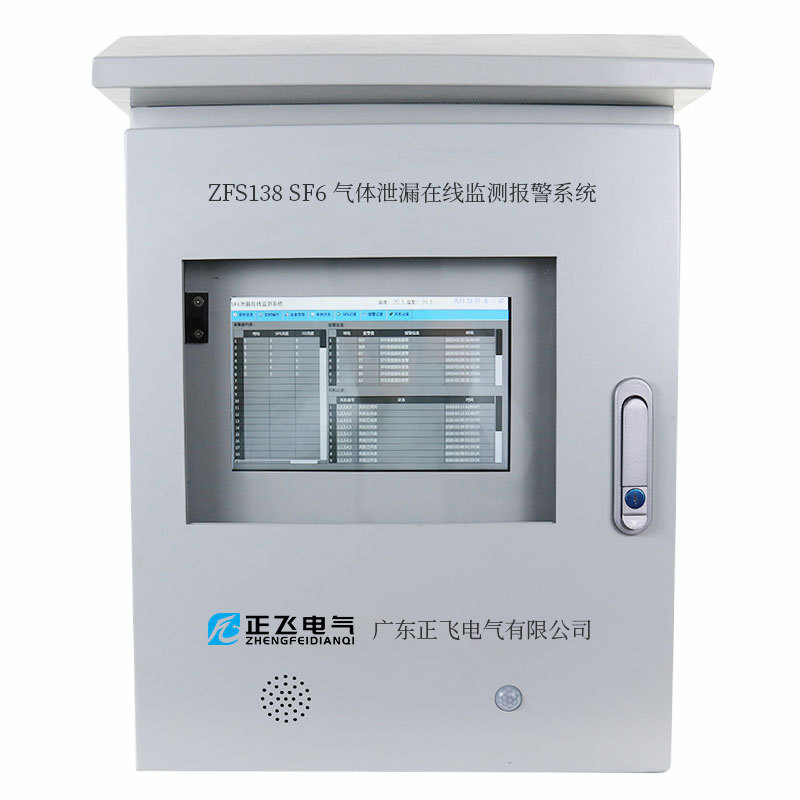

ZFS138 SF₆气体泄漏在线监测报警系统满足了电力安全生产的需求。整个系统由一台主机、若干只二合一红外气体传感器组成。二合一红外气体传感器安装在SF₆开关的下方，用以在线连续检测SF₆开关室的氧气浓度和SF₆气体浓度和温湿度。主机具有人体红外探测、语音提示和语音报警等功能。主机通过RS-485总线轮询、实时显示各二合一红外气体传感器的气体浓度数据和温湿度，并在危险时给出语音报警信息和控制风机工作。主机还可以通过RS-485总线实现与上位计算机的数据传输和系统参数修改，组成计算机对SF₆气体泄漏在线监测报警系统。

本系统可应用于各种电压等级的SF₆开关室、组合电器室（GIS室）、SF₆主变室等。

项目	指标	参数
显 示 屏	类             型	工业LED彩色液晶屏
	亮             度	300cd
	对     比         度	41.66736
	分      辨        率	1024*768
	尺   寸      大   小	13.12英寸
触 摸 屏	响   应   时      间	≤5ms
	表   面      硬   度	6H
	点    击      寿   命	5000万次
	通   讯      接   口	RGB
主    板	中 央   处   理 器	STM32MP157DAA1
	内            存	1G
	硬            盘	8G
	U      S         B	1个
	串            口	4路485接口
	网            口	1个
	系            统	Linux 5.4.31
机械结构	整   机   尺   寸	420*560*230mm
	显   示      尺   寸	280*200mm
供电参数	额 定 输 入 电压	12V
	电流输入电压频率	50Hz
	最大 输 入 电 流	≤2A
使用环境	工   作   温   度	-40~85℃
	储   能      温   度	-40~85℃
	相   对      湿   度	0~99％RH
	散   热      方   式	被动散热
	海   拔      高   度	＜5000m

功能参数	技术参数
SF6浓 度 检测范围	0~3000ppm
O2氧 气 检 测范围	0~25％
SF6浓 度 检测精度	±25ppm+2％FS（标准量程内）
O2氧 气 检 测精度	≤±3%（25℃）分辨率0.1%，±0.5（体积比）
温度/湿度检测范围	-10~99℃   相对湿度0~99％RH
温度/湿度检测精度	±2℃、±3％RH
外      形   尺   寸	420*560*230mm
重              量	16KG
通      讯    参   数	RS485、4G、LoRa、RJ45网口等多种通讯接口
整     机     功   耗	≤30VA(功率：16W)
工      作    温   度	-40～85℃
工       作   湿   度	≤90%RH,无凝露，无腐蚀
继 电 器 接 点 参数	AC220V/16A无源接点
绝       缘    电   阻	≥100MΩ(温度在10~30℃,相对湿度小于80%)
安       装     方   式	壁挂式安装
工       作    电    压	AC85-265V/DC110-370V,防浪涌和雷击功能。

性能名称	性能参数
检测气体	六氟化硫SF6、氧气O2
环境检测	数字温湿度传感器检测
检测原理	双通道非分红外吸收检测（NDIR）
检测量程	0~3000ppm、0~25％
检测精度	正负25ppm+2％FS（标准量程内）
温度检测	-40℃-85℃、±2℃
湿度检测	0~99％RH、±5％RH
环境湿度	10-95％RH（无凝露）
预热时间	小于2分钟
响应时间	约2分钟
工作电压	DC9-24V
外形尺寸	120*120*35mm

系统特点:

1. 温湿度、氧气O2/六氟化硫SF₆二合一设计；
2. 传感器采用红外技术；
3. 触摸屏大液晶显示设计；
4. 可带开关柜节点在线测温功能；
5. 可根据用户需求扩展气体传感器和其他功能：
6. 可编制4路独立通风系统；
7. GIS室任意门进入均可获得语音提示，强制通风；
8. RS485、LoRa、RJ45网口、4G等多种通讯方式；

主要功能:

1. SF₆气体浓度检测和显示功能：

SF₆气体含量检测采用先进的红外检测，各传感器连续检测并由主机读取和显示GIS室内各监测点处SF₆浓度，当SF₆浓度超过设定报警值（出厂默认值1000ppm）时，报警并显示数值。

2. O2浓度检测和显示功能：

氧气检测仪为自然扩散方式检测气体浓度，采用电化学传感器，氧气检测仪具有极好的灵敏度和出色的重复性。各传感器连续检测，并由主机读取和显示GIS室内各监测点处的O2浓度。当浓度低于设定报警值（出厂默认值18%）时，报警并显示数值。

3. SF₆和O2浓度控制功能：

SF₆气体浓度超标（≧1000ppm）或氧气浓度低于（≦18%）时，控制风机启动通风直到SF₆和O2浓度恢复正常。

4. 温度、湿度检测和显示功能：

由就地位置的温湿度传感器实时检测，并由主机读取和显示GIS室内温、湿度值。

5. 温度控制功能

可根据实况进行室内温度设置。

6. 传感器通信状况显示功能：

各传感器连续检测并由主机读取和显示GIS室各传感器通信状况，如果发生通信故障，则在界面上故障地址出现“--”和离线。

7. 按时段定时通风功能：

系统可以按时段设定风机每天定时启动和停止，以保证开关室每天都能按需要通风。

8. SF₆、O2气体浓度超过报警设置值自动启停风机通风功能：

   当GIS室内环境中SF₆、O2气体浓度超出报警设置值时会自动启动风机进行通风，直至室内环境中SF₆、O2气体浓度恢复正常值，风机自动停止。

9. 强制通风功能：

风机在停止状态时，点击右侧风扇图标，风机会启动，当风机在通风运行时，点击右侧风扇图标，风机将停止。

10. 语音提示功能：

当主机开启语言功能时，则系统会在满足规定条件时语音提示告警，提示作业人员进入GIS室注意。

11. 声.光报警功能：

当GIS室环境中SF₆、O2气体含量超限时，会发出高频报警声和红色灯光闪耀。

12. 人体红外感应功能：

当作业人员要进入GIS室前，红外感应器动作，主机会发出提示语音。

名    称	数量	备    注
SF6气体泄漏在线监测报警系统主机	1台	壁挂式，13.12寸彩色液晶,分辨率：1024*768,适应环境温度-30度~80度，以触摸方式进行操作控制。
监 控 软 件	1套	主机内
气体采样分析模块	1台	主机内
SF6/O2 二 合一气 体 探 测 器	4个	可以根据面积大小增加
温 湿 度 监测采集器	1个
人体红外传感 器	1个	主机内
红 外 微 波双鉴探测器(带线)	1个	DT-7225
声 光 报 警 灯	1个
风机控制器	1套	主机内
L E D 显 示 屏	1个
专用屏蔽（通讯）电缆线	100米	4芯电缆线带屏蔽层,0.5平方
显示屏、声光报警灯电缆线	30米	2芯电缆线1.0平方
专用电源电缆线	20米	3芯电缆线,2.5平方
凤 凰 端子 座	8	2EMGKM-5.08-8P
冷 压接头	100	1平方圆形空芯接头
膨胀螺丝	4个	M8
扎带	20条
产 品说明书	1份
安 装 图 纸	1份
出 厂检 测 报 告	1份
合 格 证 / 保 修 卡	1份
装 箱 清 单	1份
