概述

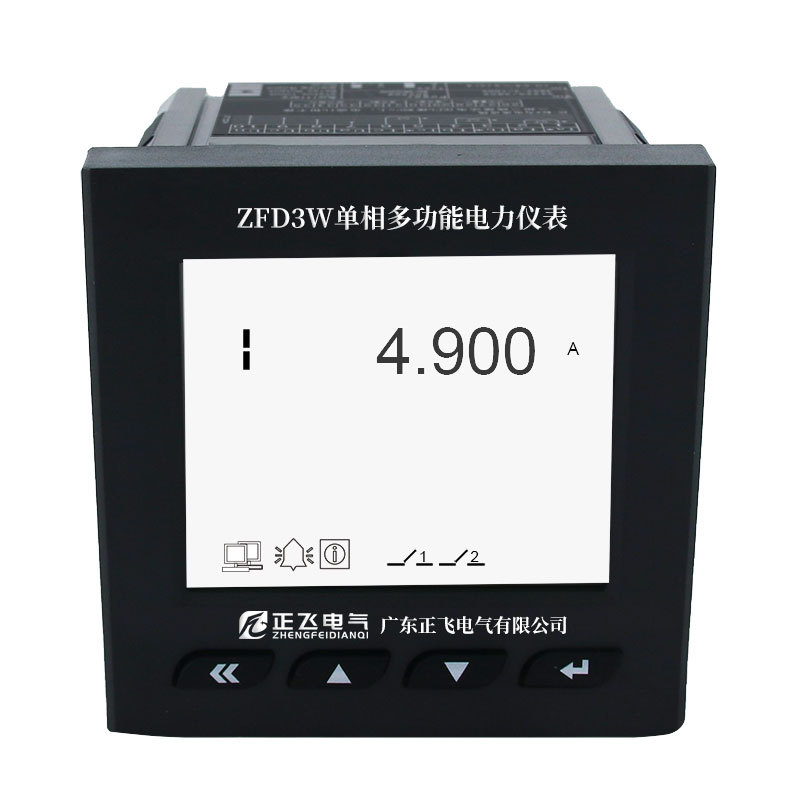

ZFD3系列单相多功能电力仪表是针对电力系统、工矿企业、公共设施、智能大厦的电力监控需求而设计的。单相多功能电力仪表可精确地测量电压、电流、有功功率、无功功率、有功电能、无功电能、功率因素、频率等多项电力参数。 通过I/O模块实现对现场设备状态的监视、远程控制和报警输出。电力仪表提供标准的通讯接口，提供4~20mA模拟量输出等功能。广泛应用于各种控制系统、变电站自动化，配电自动化系统中，具有安装方便、接线简单、维护方便、工程量小等特点，能够完成业界不同PLC、工业控制计算机通讯软件组网。

产品功能配置

产品选型

        ZFD3--□-- □---□-D□- I□-A□ S□

①   ②   ③   ④ ⑤   ⑥ ⑦   ⑧

1）代码定义：

①公司代码

②输出代号：功能代号

A—电流表   V—电压表   P-功率表   W—多功能表

③空白—-LCD   Y--LED

④外形尺寸代码

45-表示48×48外形(开孔45*45)   67-表示72*72外形（开孔67*67）   91-表示96*96外形（开孔91*91）

⑤D表示选配继电器输出路数，不选配则省略此。若选配1路，则D1表示；若选配2路，则D2表示。

⑥I表示选配开关量输入路数，不选配则省略此项。若选配1路，则I1表示；若选配2路，则I2表示。

⑦A表示选配4-20MA模拟量输出路数，不选配则省略此项。若选配1路，则用A1表示

⑧S表示选配RS485,不选配则省略此项
